INA交叉滚子轴承安装内外圈的固定

INA交叉滚子轴承安装外圈的固定 图 9：
■ 首先将轴承 (2)外圈放入或者压入外部相邻结构 (3) 中
■ 定位外部夹紧垫圈 (4)
■ 将固定螺栓 (5) 插入夹紧垫圈中并按给定拧紧力矩 MA 分步拧紧
螺栓
– 按照十字交叉顺序拧紧螺栓，避免螺栓张力过大波动

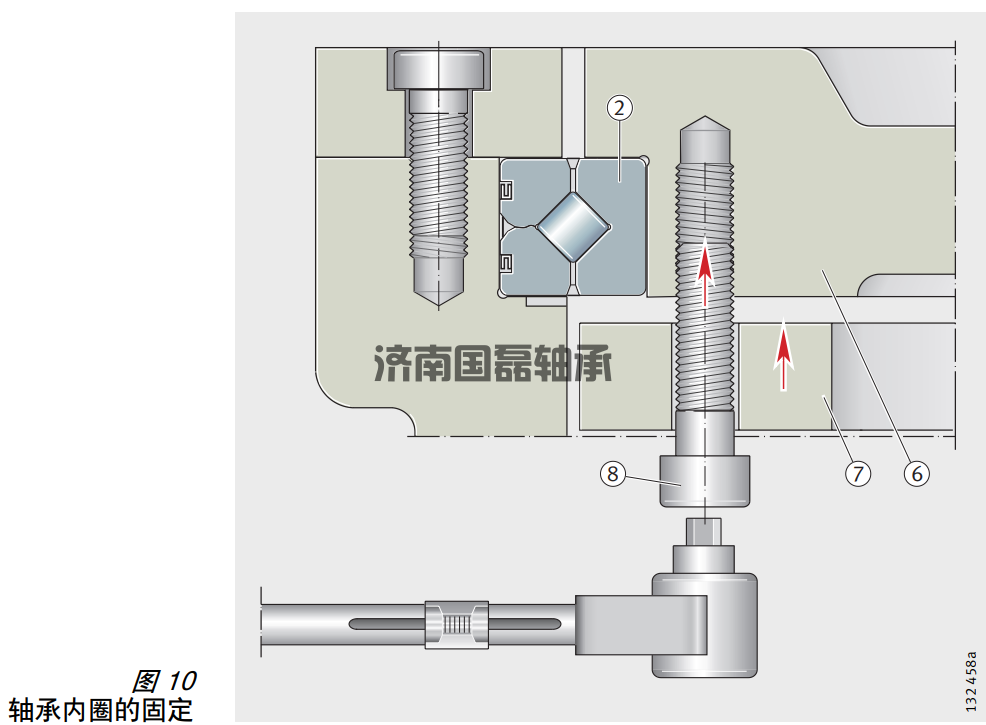

INA交叉滚子轴承安装内圈的固定图 10：
■ 将轴承 (2) 放入内部相邻结构 (6)
■ 定位内部夹紧垫圈 (7)
■ 将固定螺栓(8) 插入夹紧垫圈中并按给定拧紧力矩 MA 分步拧紧
螺栓
– 按照十字交叉顺序拧紧螺栓，避免螺栓张力过大波动。

安装完成后，必须检查安装好的交叉滚子轴承的运转性能。
如果轴承运行不规则或者不平稳，或者轴承的温度非正常升高，要拆卸并检查轴承然后按照前面介绍的安装指南重新安装轴承。
